Opis proizvoda
U zatvorenim konektorima serije serije SERIJE U INSERT CONCORTORS je konektor visokih performansi, dizajniran za aplikacije za napajanje u automobilskim PCB -ima . izrađen od premium mesinga, sadrži jedinstveni stepenasti umetak, osiguravajući izvrsnu vodljivost i trajnost . s tim uvjetima u zatvorenom, i nudi se u uvjetima, i nudi se u uvjetima, a nudi i uvjeti na stabilnost, i nudi se u uvjetima u zatvorenom uvjeti
GreatMade dio br.
OEM dio br. .: ern .2 s .304. bll

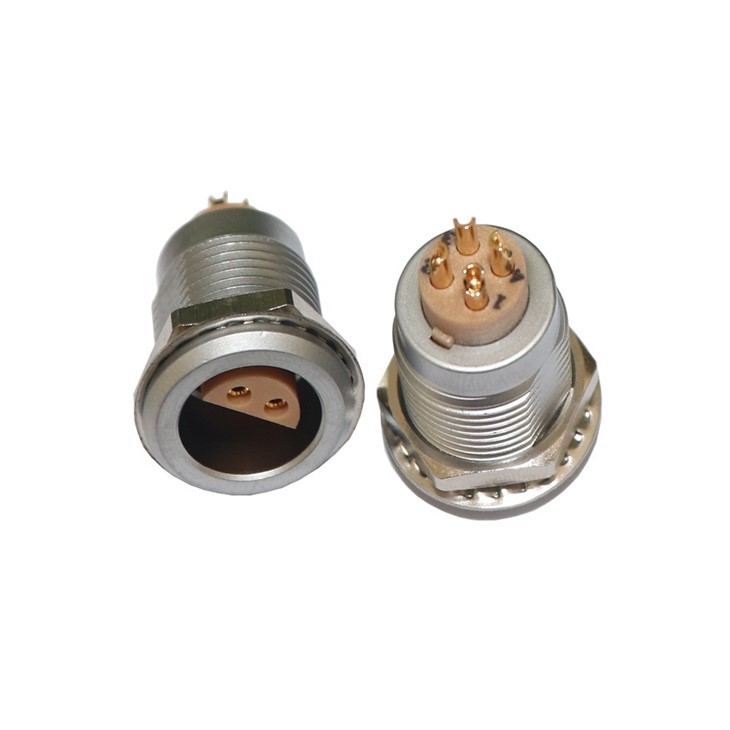

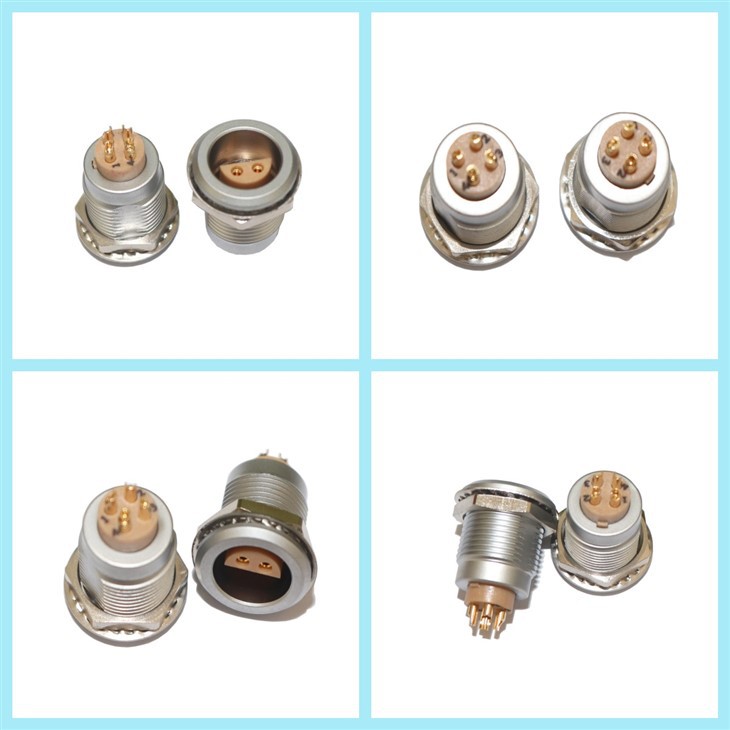

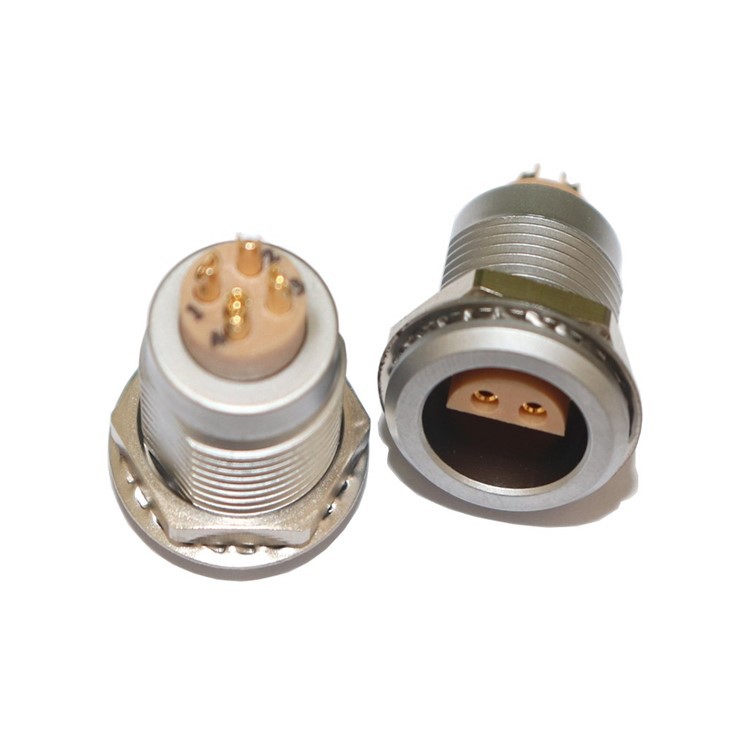

S serija mesinga u zatvorenom stupnju umetnute konektore
Kompatibilno sa širokim rasponom automobila električnih komponenti i PCB dizajna .
Zadovoljava industriju - standardni zahtjevi za sučelja automobila i signalne veze .
specifikacija
| Naziv proizvoda | Metalna utičnica |
| Vrsta proizvoda | Kružni priključak/ utičnica |
| Utičnica/ spremnik | Utičnica/ spremnik - prednja montirana s fiksnom pločom |
| Sustav zaključavanja | Push-pull |
| Broj kontakata niski napon | 4 |
| Veličina | 2S |
| Predloženi podudarni dio | Ffp .2 s .304. Blal62z |
| Serija proizvoda | S serija, S-Indoor Stepped Umetanje |
| Ocjena | Unutarnja upotreba unutar automobilskog okruženja |
| Ocijenjeni napon | 500V (AC/DC) |
| Ocijenjena struja | 30A |
| Kontaktni otpor | Manje ili jednako 5mΩ |
| Otpor na izolaciju | Veći ili jednak 1000mΩ na 500V DC |
| Dielektrični izdržani napon | 1500V (AC) u trajanju od 1 minute |
| Radna frekvencija | DC - 10 MHz (pogodno za prijenos signala snage i niskog frekvencije) |
| Sila umetanja | Sila umetanja: manja ili jednaka 80n |
| Ekstrakcijska sila | Sila ekstrakcije: veća ili jednaka 20N |
| Ciklusi parenja | Minimalno 500 ciklusa bez značajne degradacije performansi |
| Otpornost na vibraciju | Izdržava amplitudu od 1,5 mm, 10 - 2000 Hz frekvencijski raspon |
| Otpor na udarce | Ubrzanje 50 g, trajanje 11 ms |
Radna temperatura: - 40 Stupanj do + 85 stupnjeva stupnja
Temperatura skladištenja: - 50 Stupanj do + 100 stupnjeva stupnja
Otpor vlage: 10% - 95% relativna vlaga (ne -kondenzacija)
Zaštita ulaska: IP40 (zaštićen od čvrstih objekata većih od 1,0 mm)
Značajke proizvoda
-
Mesingana gradnja:Brass pruža veliku vodljivost, smanjuje gubitak snage i nudi visoku čvrstoću, trajne automobilskih vibracija, temperaturne promjene i mehanički stres .
-
Stepped Umetanje:Precizne PCB veze s preciznim poravnavanjem pin -a, smanjenjem propusta i povećanjem pouzdanosti .
-
Unutarnja upotreba:Dobro se izvodi u raznim unutarnjim automobilskim uvjetima, osiguravajući stabilan rad .
-
Visoko - struja:Prenosi visoke struje sigurno za napajanje - gladni automobilski dijelovi .
-
Kompaktan:Mali i lagani, lako se uklapaju u svemir - ograničeni automobilski PCB .
Prednosti proizvoda
- Pouzdanost:Mesing i Stepped Insert Design Osigurajte dugotrajne, stabilne veze, smanjujući električne kvarove i održavanje .
- Učinkovitost:Visoka vodljivost maksimizira prijenos energije, optimizirajući potrošnju energije i koristi EVS 'trajanje baterije .
- Kompatibilnost:Zadovoljava potrebe za automobilskim PCB -om, lako se integriraju s postojećim dizajnom, a nije potreban veći inženjering .
- Trošak - Učinkovitost:Pouzdani učinak smanjuje rizik od neuspjeha, a njegov dugi vijek s niskim održavanjem štedi troškove .
Područja primjene
- EVS: Koristi se u upravljanju baterijom za upravljanje protokom snage i u električnim pogonima za prijenos motora .
- Hibridna vozila: integrira električne sustave motora, motora i baterija za učinkovito dijeljenje energije .
- Automobilska infotainment: Pokreće veliko - zasloni i audio sustavi, osiguravajući stabilni prijenos signala .
- ADAS: Osigurava pouzdanu snagu i veze za radar, kamere i LiDAR, Poboljšanje sigurnosti vozila .
Upute za upotrebu
- Raspodjela napajanja: JH-urn .2 s .304. BLL konektor distribuira napajanje iz izvora vozila poput baterija do PCB-a i komponenti .
- Prijenos signala: Također šalje kontrolne signale između PCB -a, koordinirajući automobilski sustavi .
- Komponentska međusobna povezanost: Djeluje kao ključna veza, povezivanje električnih komponenti s PCB -om za harmonični rad sustava .
