Serija B LH-FGG/EGG sa standardnim ključem
Karakteristična značajka ove serije konektora je sustav ključa koji omogućuje veću gustoću kontakta i sprječava sve pogreške u poravnanju. Različite alternative ključanja sprječavaju neželjeno križanje inače sličnih konektora. Također je moguće koristiti crimp kontakte kako bi se smanjilo vrijeme sastavljanja kabela. Ove serije konektora uključuju raspon 0B do 5B, kao i 00 višepolne i 2G (skraćena verzija serije 2B), a dostupni su i neki modeli otporni na vakuum.
Za aplikacije koje zahtijevaju brzo i sigurno Push-Pull zaključavanje, B serija JH-EGG pruža fleksibilan, koristan, robustan i pouzdan kružni višepolni konektor.
Samozatvorni sustav omogućuje spajanje konektora jednostavnim aksijalnim guranjem utikača u utičnicu.
Nakon što je čvrsto pričvršćen, veza se ne može prekinuti povlačenjem kabela ili bilo kojeg drugog sastavnog dijela osim vanjske čahure za otpuštanje.
Čini ga idealnim izborom za proizvodnju i testiranje poluvodiča, ispitivanje i mjerenje, instrumentaciju, medicinske uređaje, istraživanje i audio/video aplikacije.
GLAVNE ZNAČAJKE:
Konektori serije B pružaju sljedeće glavne značajke:
– sigurnost Push-Pull samozaključnog sustava – višepolni tipovi 2 do 64 kontakta
– kontakti za lemljenje, presovanje ili ispis (ravni ili koljenasti) – velika gustoća pakiranja za uštedu prostora
– Zaslon od 360 stupnjeva za potpunu EMC zaštitu. – sustav ključanja (standard ključa «G»)
– više ključnih opcija za izbjegavanje križnog spajanja sličnih konektora za poravnanje konektora
Dijelovi koji prikazuju unutarnje komponente
| NE. |
Fiksna utičnica |
Ravni utikač |
| 1. |
vanjska ljuska |
vanjska ljuska |
|
2. |
krunica za uzemljenje |
zasun rukavac |
| 3. |
zaporni prsten |
stezna matica |
|
4. |
šesterokutna matica |
split insert nosač |
| 5. |
podloška za zaključavanje |
izolator |
| 6. |
izolator |
muški kontakt |
| 7. |
ženski kontakt |
stezna čahura |
Tehničke karakteristike
Mehanički i klimatski
Karakteristike Vrijednost Standard
Endurance >5000 ciklusa IEC 60512-5 test 9a
Vlažnost do 95 posto na 60 stupnjeva C
Raspon temperature - 55 stupnjeva C, plus 250 stupnjeva C
Otpornost na vibracije 10-2000 Hz, 15 g IEC 60512-4 test 6d
Otpornost na udar Otpornost na udar IEC 60512-4 test 6c
Test korozije u slanom spreju > 144h IEC 60512-6 test 11f
Indeks zaštite (uparen) IP50 IEC 60529
Klimatska kategorija 55/175/21 IEC 60068-1
Električni
Karakteristike Vrijednost Standard
Zaštita at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Različita ispitivanja provedena su s parovima konektora JH-FGG i JH-EGG, s kromiranim mesinganim omotačem i PEEK izolatorom.
JH-EGG B serije ženska fiksna utičnica

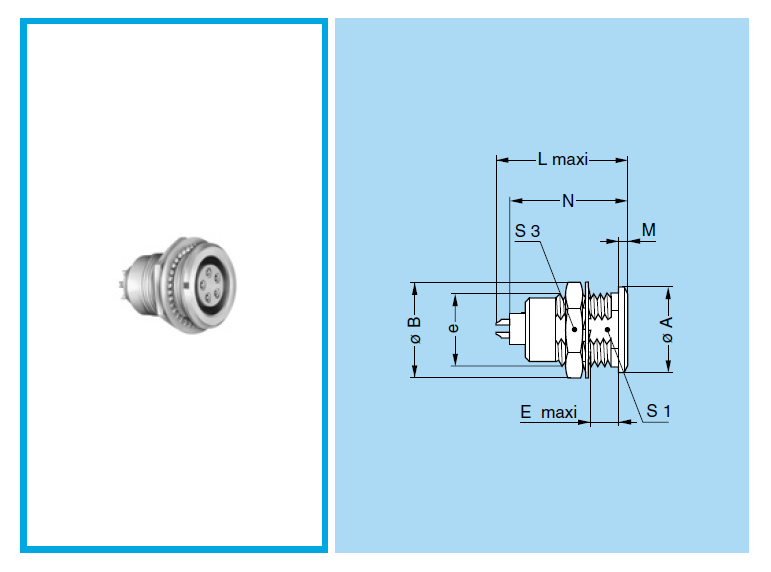

JH-JAJE Fiksna utičnica, matica za pričvršćivanje, ključ (G) ili ključevi (A…M i R)
| Referenca | Dimenzije (mm) | |||||||||
| Model | Niz | A | B | e | E | L | M | N | S1 | S3 |
| JH-JAJE | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-JAJE | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-JAJE | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-JAJE | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-JAJE | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-JAJE | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-JAJE | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
pojedinosti

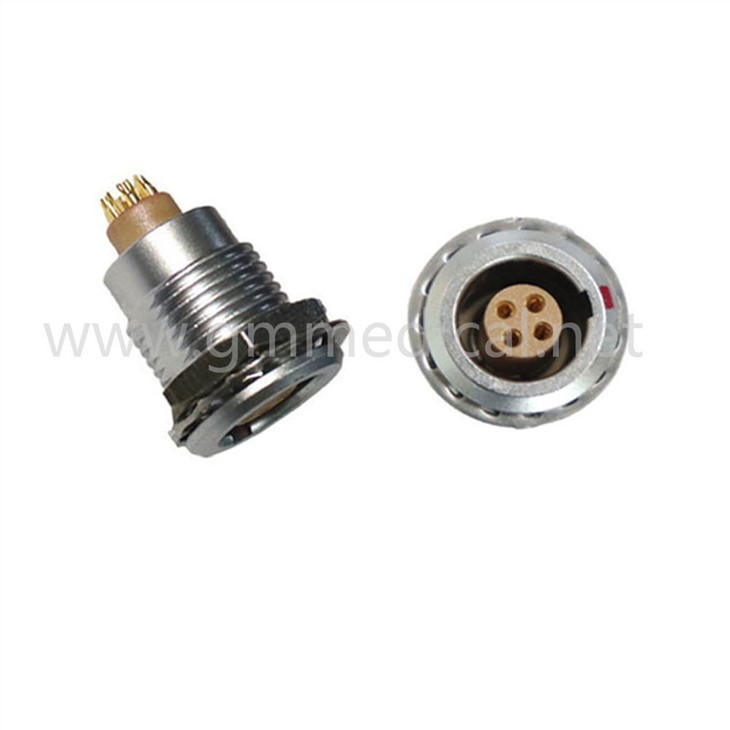

Naziv proizvoda: Push Pull samozaključujuća višepolna konektorska fiksna utičnica
Podrijetlo: Kina Naziv marke: Greatmade Tip: kružni push pull
Okruženje: Unutarnji Spol: Ženski/muški Površinska obrada: Biserni krom
Pin: 2 do 16 pinski IP stupanj: IP50 Vrsta kontakta: Lemljenje
Tretmani za kontakt: Izdržljivost pozlaćena: Iznad 5000 puta push-pull Materijal kućišta: Kromirani mesing
Izolacijski materijal: PPS Primjena: Automobili/Komunikacije/Industrija/Led zaslon
Ambalaža
1 KOM konektor u PE vrećici
50-100 PCS konektori u maloj kutijici/karikaturi
- Luka: Shenzhen, Kina
- Vrijeme isporuke:
-
Količina (komada) 1 - 200 201 - 500 >500 Vrijeme isporuke (dani) 5 7 Za dogovor
Pitanja
P1: Kako radi push pull konektor?
Push-pull konektori uspješno sprječavaju slučajno odspajanje upotrebom snažnog mehanizma sa samozabravljivanjem koji omogućuje spajanje konektora guranjem utikača u utičnicu. Međutim, veza se ne može prekinuti pukim povlačenjem.
P2: Možete li proizvoditi prilagođene narudžbe proizvoda? OEM ili ODM narudžbe?
Naravno. S OEM i ODM proizvodnim iskustvom, u mogućnosti smo vam pružiti rješenja za prilagođene konektore na jednom mjestu.
P3: Dajete li besplatni uzorak?
Ne, i morate platiti naknadu za dostavu.
P4: Kako prevozite robu?
Prema zahtjevima naše klase, to se može izvršiti ZRAČNIM / MORSKIM prijevozom / ekspresnom dostavom (DHL/UPS/FEDEX, npr.).
