KompatibilanZoll 15-pinski EKG EKG kabel s 10 odvodnih žica za seriju M i seriju E, IEC/grabber
Elektrokardiogram (EKG) je jednostavan test koji se može koristiti za provjeru ritma vašeg srca i električne aktivnosti. Senzori pričvršćeni na kožu koriste se za otkrivanje električnih signala koje proizvodi vaše srce svaki put kada kuca.
Opis
Naziv proizvoda: Direct-Connect EKG kabel s odvodnim žicama
OEM/ODM: Da
♦ Kompatibilna marka: Zoll
♦ Kompatibilni model:
Ovo je jednodijelni, oblikovani kompatibilni Zoll 1 Step pacijent kabel za defibrilatore serije E i M. Uključuje kabel trupa i udove i V vodove. kabel od 11 stopa.
OEM broj: 8000-1007-01, 8000-1007-02
Specifikacija:

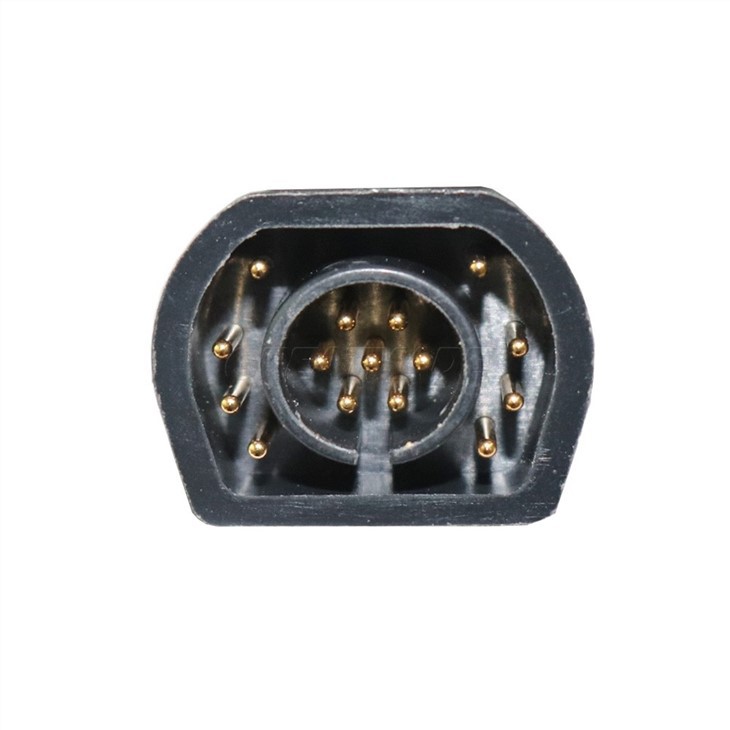

1. Sučelje: 15Pin, 10 vodećih žica
2. Duljina: 3,5m,
3. materijal: medicinski TPU
4. Tip: AHA/ IEC, Snap/ Clip/ din 3.0/ banana 4.0 dostupni su
3. Jamstvo: 6 mjeseci
4. Ponuda OEM/ODM
Prednosti proizvoda:
1. Integrirani utični konektor, čvrst i jednostavan za čišćenje;
2. Šifra boje konektora elektrode, laka za čitanje i korištenje;
3. Izvrsne performanse zaštite i performanse protiv smetnji, bolja kvaliteta signala.
Slika
Postavljanje elektroda
Ovisno o lokalnoj uporabi, žice elektroda EKG-a označene su određenim oznakama. Pogledajte sljedeću tablicu za oznake i kodove boja za različite komplete elektroda.
| Mjesto | AHA oznake | IEC oznake |
| Desna ruka | RA (bijela) | R (crveno) |
| Lijeva ruka | LA (crna) | L (žuta) |
| Desna noga | RL (zeleno) | N (crna) |
| Lijeva noga | LL (crveno) | F (zeleno) |
| Prsa | V1 | C1 |
| Prsa | V2 | C2 |
| Prsa | V3 | C3 |
| Prsa | V4 | C4 |
| Prsa | V5 | C5 |
| Prsa | V6 | C6 |
Pravilna priprema kože i korištenje odgovarajućih elektroda vrlo su važni za dobru kvalitetu signala.
Ako je potrebno, pripremite kožu pacijenta za primjenu elektrode na sljedeći način:
• Brijanje ili šišanje viška dlačica na mjestu elektrode.
• Čišćenje masne kože alkoholnom blazinicom.
• Žustro istrljajte mjesto da se osuši.
• Izbjegavanje postavljanja elektroda preko tetiva i velikih mišićnih masa.
Postavite elektrode na pacijenta. Sve elektrode moraju biti spojene.
Prilikom dobivanja 12-EKG-a od tih pacijenata koji leže na leđima, preporučujemo postavljanje elektroda za udove bilo gdje duž gležnjeva i zapešća. Kada je bolesniku teško ostati nepokretan zbog
drhtanje, drhtanje mišića ili kretanje transportnog vozila, postavite elektrode za udove na pacijentov toraks za bolje rezultate. (Pogledajte sljedeća dva dijagrama za postavljanje elektroda za udove).
Postavite prekordijalne elektrode preko prsa na sljedeća mjesta:
V1: Četvrti interkostalni prostor, na desnom rubu prsne kosti pacijenta.
V2: Četvrti interkostalni prostor, na lijevom rubu prsne kosti pacijenta.
V3: Peto rebro, između odvoda V2 i V4.
V4: Peti interkostalni prostor, na pacijentovoj srednjoj klavikularnoj liniji.
V5: Pacijentova lijeva prednja aksilarna linija, na vodoravnoj razini V4.
V6: Pacijentova lijeva srednja aksilarna linija, na istoj horizontalnoj razini kao V4 i V5
Lociranje položaja V1 (četvrti interkostalni prostor) je kritično važno jer je to referentna točka za lociranje položaja preostalih V-vodova. Za lociranje položaja V1:
1. Stavite prst na vrh jugularnog zareza (pogledajte sliku ispod).
2. Polako pomičite prst prema dolje oko 1,5 inča (3,8 centimetara) dok ne osjetite blagi vodoravni brijeg ili uzdignuće. Ovo je "Lujev kut", gdje se manubrij spaja s tijelom prsne kosti.
3. Locirajte drugi interkostalni prostor na pacijentovoj desnoj strani, lateralno od i odmah ispod "Louisovog kuta".
4. Pomaknite prst niz još dva međurebrena prostora do četvrtog međurebarnog prostora koji je položaj V1.
Napomena: kada postavljate elektrode na pacijentice, uvijek postavite elektrode V3-V6 ispod dojke
nego na grudima.
Pitanja
Što su EKG kabeli?
EKG vodovi omogućuju vezu između elektroda koje je primijenio pacijent i raznih telemetrijskih jedinica i jedinica za praćenje uz krevet, omogućujući neinvazivno praćenje električnih impulsa koje stvara srce tijekom određenog vremenskog razdoblja što rezultira elektrokardiogramom.
Od čega su napravljeni EKG kablovi?
EKG kabeli i žice EKG odvoda izrađeni su od materijala kao što su termoplastični elastomer (TPE), termoplastični poliuretan (TPUA), PVC ili silikon. TPE je bio glavni korišteni materijal zbog svoje izdržljivosti, čvrstoće i kompatibilnosti uz pružanje sigurnosti i udobnosti pacijentima.
Koja je razlika između EKG-a i EKG-a?
Nema razlike između EKG-a i EKG-a. Oba se odnose na isti postupak, no jedan je na engleskom (electrocardiogram – ECG), a drugi se temelji na njemačkom pravopisu (elektrokardiogramm – EKG). Uobičajeno je koristiti njemački "EKG" u Sjedinjenim Državama jer "EKG" zvuči vrlo slično drugom postupku koji se zove EEG.
EKG/EKG je postupak za snimanje električne aktivnosti u srcu tijekom određenog vremenskog razdoblja pomoću elektroda koje su strateški postavljene na tijelo. Najčešći EKG naziva se 12-EKG odvoda.
